- 品 牌廣州銀訊
- 產品型號ZMUX-3300 BT128
- 容 量1~128路業務接入（最大擴展到420路業務）
- 鏈路接口電口 或 光口
- 電 源雙電源（1+1熱備份）
- 輸入電壓-48VDC
- 規格尺寸480mm(寬)×300mm(深)×260mm(高)
- 業務類型可選FXO/FXS、2/4線E&M、異步/同步RS232、異步/同步RS422、RS485、10/100BASE-T、V.21/V.22、V.24、V.34、開關量、CAN總線、磁石電話、熱線電話、V.35、G.703同向64k、ADS-B雷達、VHF甚高頻、同步雷達數據、氣象自觀數據、轉報數據、氣象雷達數據、盲降數據等業務。

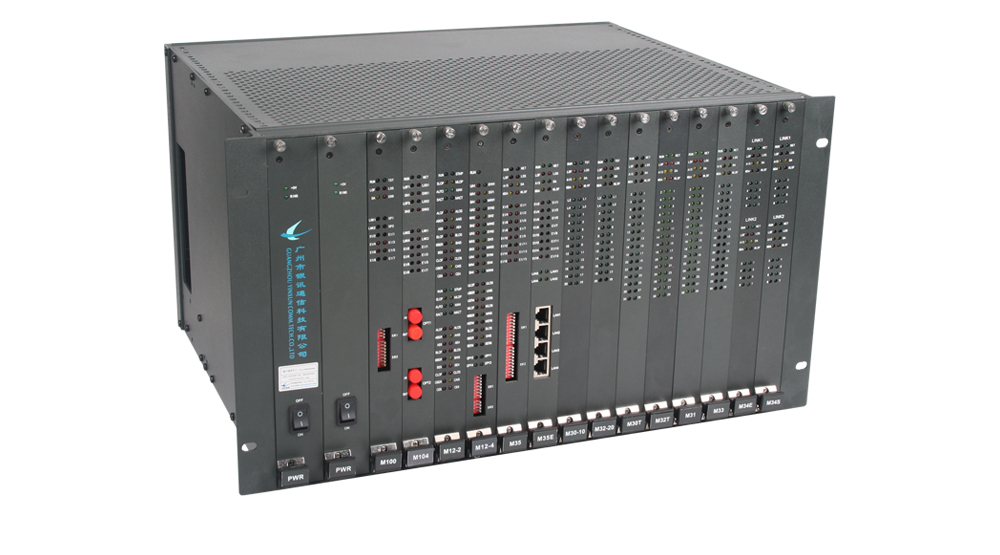

ZMUX-3300 420T由廣州市銀訊通信科技有限公司自主研發及生產的一款大容量電話光傳輸設備，基于光纖或E1鏈路，提供1~128路電話的接入及傳輸服務（可擴展到420路業務），從工作電源、光傳輸板、傳輸鏈路等方面都設有冗余備份功能，適用于為用戶提供大容量電話通信功能，保障電話信號安全、可靠傳輸。M30ETH板卡還設有4個RJ45端口，完成1~4路以太網信號接入，通過交叉復用到1~4路E1傳輸。每路以太網物理隔離，獨立工作，可任意分配帶寬。
128路電話光端機可以還采用ZMUX-300和ZMUX-30組合，適應一些特殊方案，也是減少系統投入成本，提供了經濟而高效的解決方案之一。

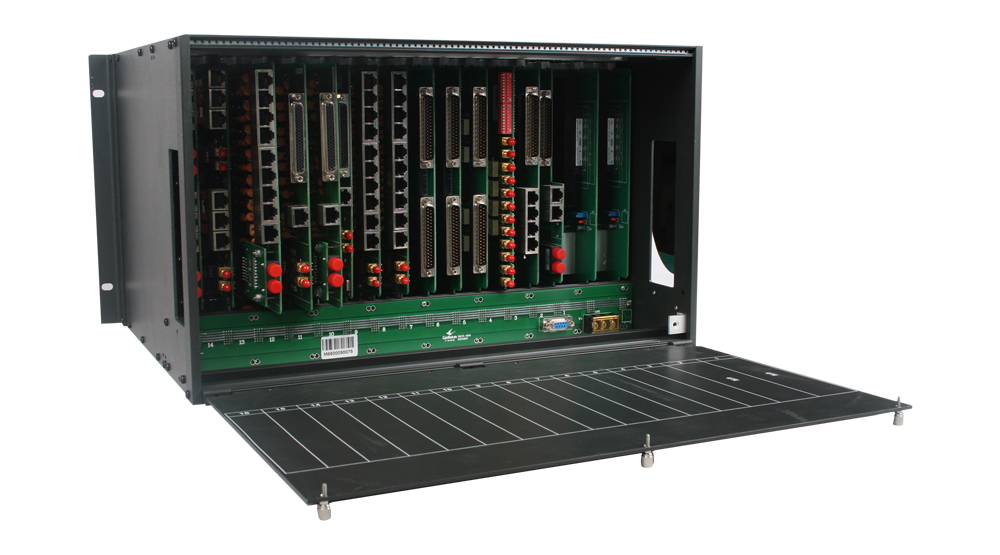

| 大容量： | 采用19英寸6U機箱，可提供1~128路電話接入（可擴展到420路電話）。 |
|---|---|
| 安全可靠： | 可選電源板冗余、光傳輸板冗余。 |
| 靈活擴容： | 系統機框采用插槽式設計，插槽不對各種板卡限制，可依照目前應用需求和將來擴展需求更換或添加相應的語音接口板，從而實現靈活的完整解決方案。 |
| 雙電源輸入： | 可選兩路DC-48V電源輸入1+1自動保護；局端設備、遠端設備，每臺設備都能提供兩塊完全獨立工作的電源板，主、備用保護。 |
| 電源監控： | 支持局端設備、遠端設備內置電源板工作狀態的實時監控功能，也支持外接艾默生開關電源工作狀態的實時監控功能； |
| 傳輸鏈路： | 靈活選擇,可選光纖或E1鏈路上行。 |
| 傳輸鏈路： | 傳輸鏈路1+1保護,可選多路光纖或E1鏈路上行，可實現傳輸鏈路的1+1保護切換，切換過程電話通信不中斷。 |
| 集中監控系統： | 可選網管功能，可監測全網設備配置信息、傳輸鏈路狀態、鏈路保護狀態、電話接口狀態等。 |
中心機房程控交換機的360路電話，網絡交換機的2路以太網，接入1套ZMUX-3300 BT128大容量電話光纖傳輸設備，通過兩條光纖線路，分別給遠端站提供電話、以太網業務、辦公以太網數據、視頻監控以太網數據的綜合接入傳輸。
中心機房程控交換機的720路電話，網絡交換機的8路以太網，接入2套ZMUX-3300 BT128大容量電話光纖傳輸設備，通過光纖線路，分別給8個遠端站提供電話和以太網業務。實現電話、辦公以太網數據、視頻監控以太網數據的綜合接入傳輸。
遠端站的電話業務數量如下：
1號辦公樓：240路電話，2路以太網
2號辦公樓：180路電話，2路以太網
5號辦公樓：120路電話，2路以太網
6號辦公樓：90路電話，2路以太網
3、4、7號辦公樓：30路電話，1路以太網
門衛室：3路電話，1路以太網
