• 品 牌廣州銀訊

• 產品型號ZMUX-4102

• 傳輸鏈路可選IP鏈路、E1鏈路、光纖鏈路等

• 機框槽位2個主控槽，2個電源槽，6個業務槽

• 設備電源交流/直流/雙交流/雙直流/直流+交流

• 規格尺寸90mm(高)×440mm(寬)×250mm(深)

• 業務類型可選ADS-B雷達、VHF甚高頻、同步雷達數據、氣象自觀數據、轉報數據、氣象雷達數據、盲降數據、FXO/FXS、2/4線E&M、異步/同步RS232、異步/同步RS422、RS485、10/100BASE-T、V.21/V.22、V.24、V.34、開關量、CAN總線、磁石電話、熱線電話、V.35、G.703同向64k等。

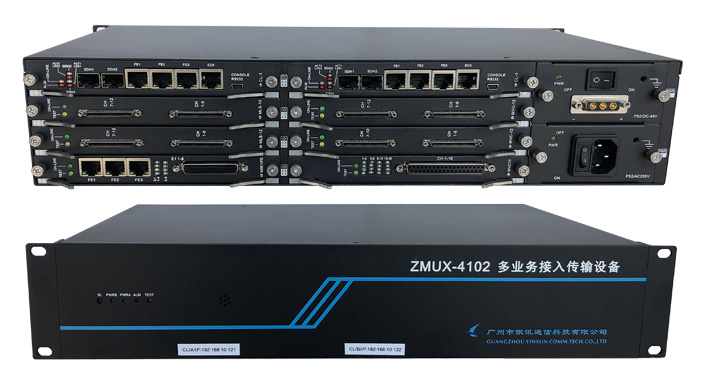

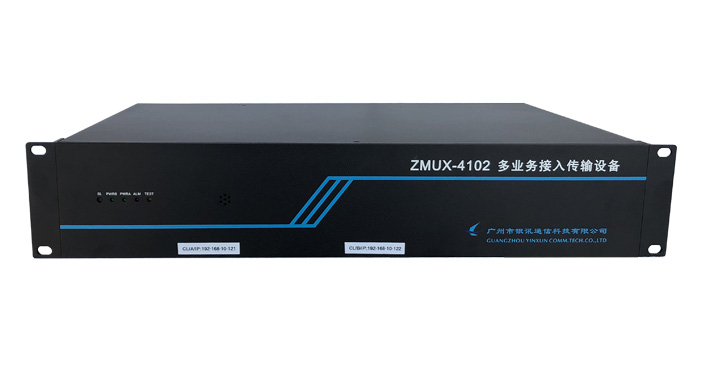

    ZMUX-4102 由廣州市銀訊通信科技有限公司自主研發及生產的一款多業務IP傳輸設備，可基于IP電路、E1電路、光纖、STM-1/4線路、無線4G、衛星，滿足64K窄帶業務與寬帶數據業務的統一接入、匯聚、交換、傳輸和管理要求，適用于目前IP化與無線傳輸網絡發展趨勢。

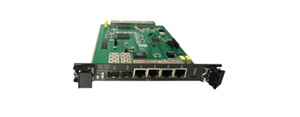

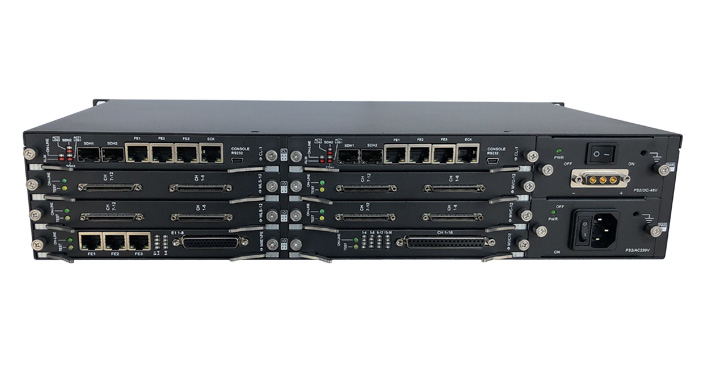

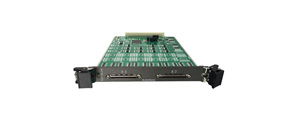

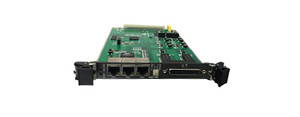

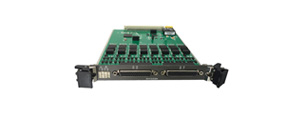

    ZMUX-4102 由機箱、電源板、主控交叉板和IO業務板構成。機箱采用2U高設計，主要完成電源板、主控交叉板與IO業務板之間的信號互連，共有10個板卡插槽，包括2個熱備份電源板插槽、2個主控交叉板插槽、6個IO業務板通用插槽，為工作電源、主控電路、傳輸鏈路、業務端口等各方面都設有熱備份保護功能，以保障業務信號安全、可靠傳輸為目標。

功能特點

    雙電源保護：可選雙電源輸入1+1保護，雙電源板冗余備份。局端設備、遠端設備，每臺設備都能提供兩塊完全獨立工作的電源板，主、備用保護。

    電源監控：支持局端設備、遠端設備內置電源板工作狀態的實時監控功能，也支持外接艾默生開關電源工作狀態的實時監控功能。

    雙主控保護：可選2塊主控交叉板，提供1+1備份保護。

    傳輸多元化：1) 無線傳輸 可選衛星、無線4G、無線微波、無線網橋。

                        2) 有線傳輸 可選IP電路、E1電路、光纖、STM-1/STM-4線路。

    多鏈路保護：可選雙鏈路 或 多鏈路自動保護切換，多種保護模式可選。

    業務類型多：可選FXO/FXS、2/4線E&M、異步/同步RS232、異步/同步RS422、RS485、10/100BASE-T、V.21/V.22、V.24、V.34、開關量、磁石電話、熱線電話、ADS-B雷達、VHF甚高頻、同步雷達數據、氣象自觀數據、轉報數據、氣象雷達數據、盲降數據等IO業務板。

    安裝維護方便：可插入自檢測試信號，檢驗信道傳輸狀況，協助設備開通與方便維護。

    集中監控系統：可選網管功能，自動加載全網設備配置信息，可配置各端口參數，自環檢測等功能。

    遠程升級：通過網管平臺對本地設備和遠端設備的軟件在線升級。

典型應用方案

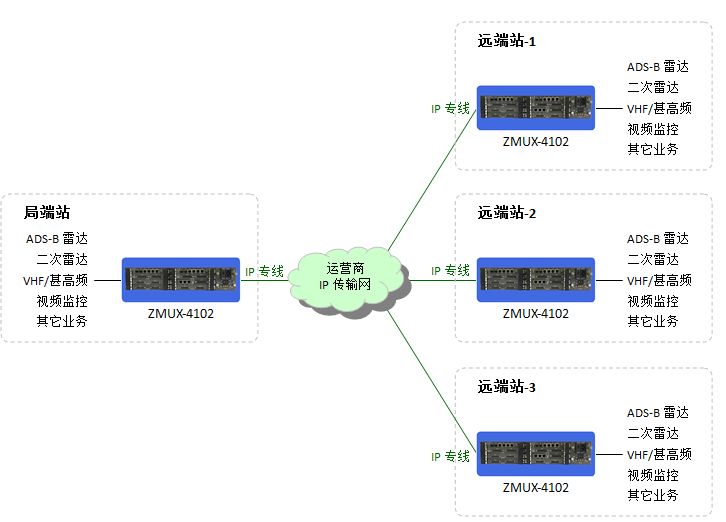

    基于IP專線傳輸

    ZMUX-4102 MSTP設備可選IP方式傳輸，可將所有業務信號接入到ZMUX-4102進行統一調度配置，可設置重要業務優先級，保證每路業務信號擁有穩定的帶寬，互不影響，確保重要業務傳輸穩定可靠。

    市場部分產品，通過IP方式傳輸時，無法避免以太網傳輸時延、抖動與丟包問題，使得用戶聽到的語音會出現不連貫、延遲甚至中斷的現象，無法為類似甚高頻語音通訊等質量要求很高的業務提供質量保證。ZMUX-4102針對上述問題進行優化，IP鏈路接口支持傳輸時延優化、抖動緩存吸收、抗丟包等功能，提高傳輸時穩定可靠性，解決甚高頻語音通訊時出現不連貫、延遲甚至中斷的問題。

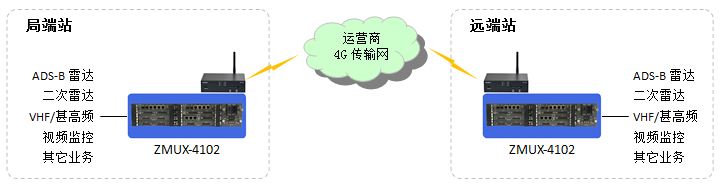

    基于3G/4G無線網絡傳輸

    通過ZMUX-4102訪問運營商專用3G/4G專線（VPN）網絡，使用3G/ 4G流量實現各種業務信號通信傳輸功能。相對租用有線傳輸線路而言，租用3G/4G無線專線的費用經濟實惠，可有利于客戶減少傳輸線路建設與維護費用。 例如：中國移動針對政企客戶推出的一款物聯卡產品，租費460元/月，包含20GB流量（2G/3G/4G），基本可滿足大部分站點通信業務的傳輸流量需求，還有不同檔次套餐可選。并且ZMUX-4102平臺選配的無線傳輸模塊可支持3G與4G雙模切換備份，可選4G為主用線路（按包月流量收費），3G為備用線路（按所需流量收費），實現雙模備份不間斷傳輸，而且3G備用線路按實際使用的流量收費，性價比更高。

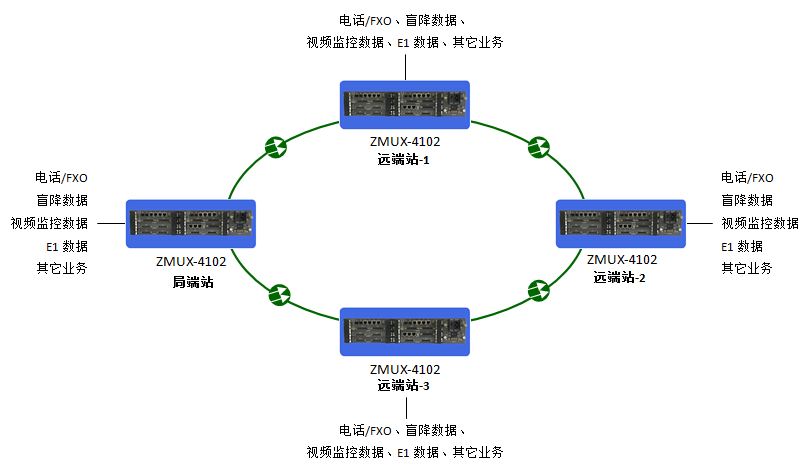

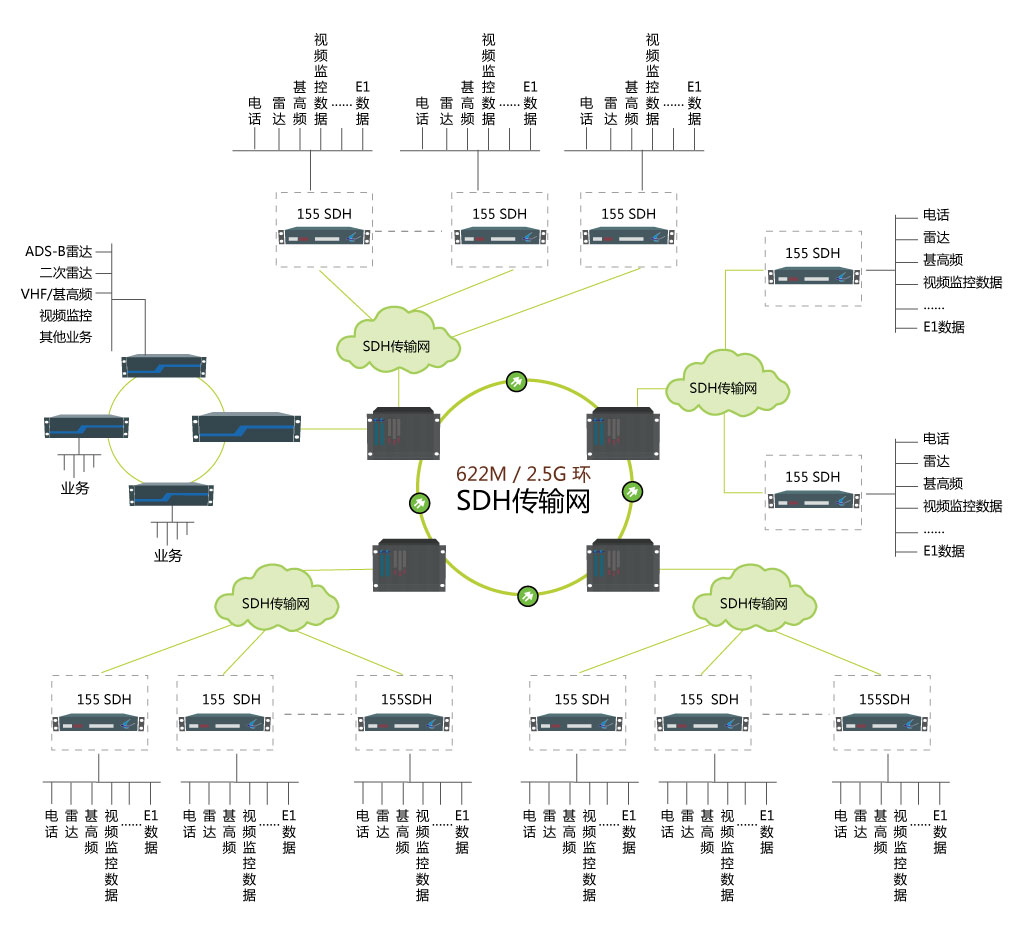

    基于STM-1/STM-4線路傳輸（光環網）

    ZMUX-4102可提供標準STM-1/STM-4鏈路接口，作為SDH設備組成SDH自愈環，也可以接入運營商STM-1/STM-4線路，實現廣域范圍的業務傳輸。

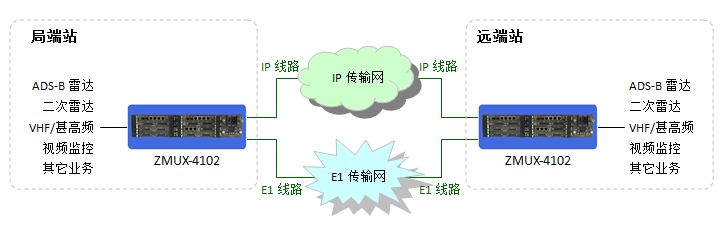

   基于IP專線與E1線路傳輸（自動切換）

    通過1路IP專線與1路E1線路，實現雙鏈路自動保護，保障重要業務可靠性傳輸。正常情況，ZMUX-4102平臺實時監測接入的2路傳輸線路通信質量，默認選用IP專線為主用線路；當主用IP專線出現故障時，ZMUX-4102自動切換到備用E1線路進行傳輸；當IP專線恢復正常時，ZMUX-4102自動切換回主用IP專線傳輸。E1線路與IP專線建議采用兩個方向接入，從空間上進行容災考慮，避免2路地面線路同時中斷的事件發生。
