電話光端機安裝調試指導手冊

作者: 來源: 日期:2017-8-23 15:34:43 人氣:399 加入收藏 評論:0 標簽:電話光端機

光纖已成為最主要的傳輸介質,損耗低、距離長、大容量等性能優點都使它難以被取替,而電話光端機正是使用光纖通道實現語音、音頻、數據等業務的傳輸。它一般用于兩個末端站點之間的業務數據光纖傳輸,安裝調試也非常簡單,不存在像PCM設備光端機級聯等相關安裝調試工作,就是單純的直接光纖接入,即插即用。下面銀訊公司總結多年工程安裝經驗,簡單講述一下如何將電話光端機安裝工程做好。(下面均以銀訊公司ZMUX-32為例)

電話光端機安裝調試指導手冊

一、現場環境

一般情況下分別有中心站與用戶站兩個末端站點,用戶在這兩點間會租借或鋪建1條單芯或多芯的光纖通道,或者某些站點已安裝光纖配線架。目前市面上較常用的光纖接頭有FC或SC兩種,F(xiàn)C常用于雙纖的電話光端機,SC常用于單纖的電話光端機,還有LC、ST等多種類型接頭(可參考:尾纖接口類型 尾纖的作用),我們可以根據實際情況,將用戶提供的光纖與ZMUX-32接上。

二、設備安裝

1、設備驗收

ZMUX-32出廠時已經根據用戶實際配置需求安裝調試好,所以安裝時不需要對設備作任何操作,即插即用。設備上蓋板貼著一份配置標簽,可確認一下是否跟實際需求一際。若必需時可打開機箱上蓋板,檢查各路模塊是否安裝牢,切記勿將模塊插反或?qū)⒐苣_位插錯。提示:安裝時可對應配置標簽,確定具體哪路接口出哪種業務。

2、電話光端機固定安裝

根據用戶提供機柜或指定安裝地點,將ZMUX-32安置固定在標準19英寸網絡機柜上或用戶指定其它地點上。設備請放置于平穩、干燥、安全的地方。設備前蓋板左上角印有局端或遠端,局端設備應放置在交換機側,遠端設備應放置在用戶側,切勿弄反。

3、電話光端機電源線及接地

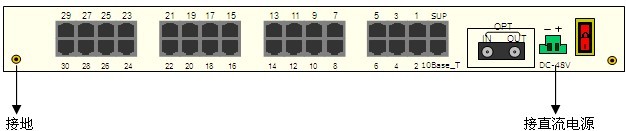

ZMUX-32內置電源為-48V,電源接線插座位于機箱背面,印字為-48VDC(見下圖)。

ZMUX-32內置電源

注意事項:在進行電源連接時,應將設備的電源開關置于關閉狀態。

a)建議采用工業電源+蓄電池浮充供電,電壓波動應在工作條件范圍內。用戶提供-48V直流電源時,使用備附件中的電源連接插頭連接電源線。注意連接時按電源插頭上方標注的“+”和“-”接線,“+”表示

接“地”,“-”表示接“-48”電源,不可接反。安裝須保證牢固且無短路。提示:若“+”和“-”接反了,ZMUX-32仍然可以開機,但會出現關不了電源情況。

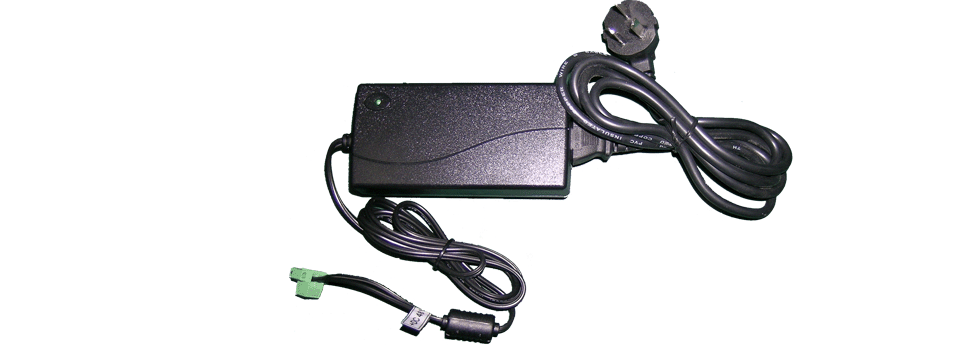

b) 用戶要求直接220V交流電源時,使用附件中的外置電源適配器組件(見下圖),也可直連220V交流電源。用戶也可自行采購,要求輸出電流不小于650mA。

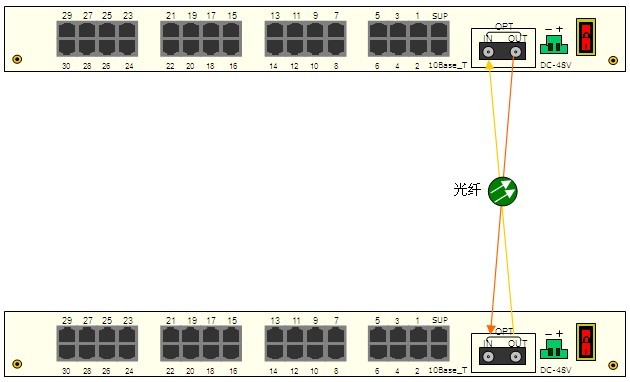

電話光端機設備鏈路接線

4、電話光端機設備鏈路接線

ZMUX-32 可選雙纖或單纖接入兩種模式。雙纖的有收、發兩個光接口,左為收右為發;單纖的只有一個光接口,收、發都在一個接口上實現。若雙纖的ZMUX-32,中心站的收必須要對應用戶端的發,中心站的發必須要對應用戶端的收;若單纖的ZMUX-32直接兩端站點都接上光纖即可。如果客戶提供光纖接頭與ZMUX-32設備光接頭不一致,我們可以用一根鴛鴦尾纖,一端接用戶提供的光纖通道端,另一端接ZMUX-32的光接頭上。

(1).ZMUX-32接上電源,沒接光纖通道時,正常情況下前面板指示燈只有PWR亮綠燈,LOS亮紅燈,其它告警燈均沒亮。

(2).中心端和用戶端的ZMUX-32分別接上用戶提供光纖通道,根據設備狀態指示燈調試。

A:若ZMUX-32 PWR燈亮,告警燈均不亮,則ZMUX-32鏈路連接正常。

B:若中心端ZMUX-32 LOS燈告警,用戶端ZMUX-32 LOS告警,則兩端站點的收、發并沒有對應連接。解決:將中心或用戶其中一端的光接頭收、發接線對調一下。

C:若中心端ZMUX-32 DA燈告警,用戶端ZMUX-32 LOS告警,則中心端發或用戶端收沒接好,中心端收和用戶端收無故障。解決:將中心端發接頭或用戶端收接頭接好或重新插撥一下。

D:若中心端ZMUX-32 LOS燈告警,用戶端ZMUX-32 DA告警,則中心端收或用戶端發沒接好,中心端發和用戶端收無故障。解決:將中心端收接頭或用戶端發接頭接好或重新插撥一下。

設備狀態指示燈調試

提示:FC尾纖有一個小圓孔,需要對應電話光端機光接頭的小圓孔接好,不然會出現接觸不良的情況。

5、電話光端機用戶口接線

完成第4步設備鏈路接線后,在ZMUX-32鏈路正常工作情況下,我們可以開始用戶口的出線了。

(1).ZMUX-32背面板有32個RJ45接口,其中標注為“1”~“30”為選配的用戶端口。

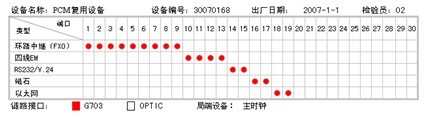

(2).為了用戶快捷方便確定選配的用戶接口位置,每臺設備上蓋板方粘貼有用戶接口配置標簽,標簽上的小紅點顯示用戶選配的用戶接口對應的端口位置。(見下圖)

ZMUX-32使用說明書

(3).各類型用戶接口模塊對應RJ45用戶線接口連接器的出線表可參照Z(yǔ)MUX-32使用說明書。

三、工程驗收

完成上述安裝項目并確保無誤后,此時我們可以對工程進行驗收了。打開ZMUX-32電源背部的電源開關,在用戶端上,我們拿起其中1路電話機,撥打另外1路電話分機號碼,出現震鈴則調通。

四、結束

ZMUX-32安裝簡單,即插即用。工程上主要注意:中心端端和用戶端的ZMUX-32收、發一定要對應連接。若工程上遇到各種故障可以聯系銀訊通信公司,我們將24小時在線為您解決各種工程及設備問題。
