PCM設備使用說明書，簡單講述一下如何將PCM設備安裝調試工程做好。下面我們將以ZMUX-30設備舉例說明。

一、工作環境

PCM設備工作環境-工作溫度：0℃～40℃，相對濕度：≤90%（25℃）

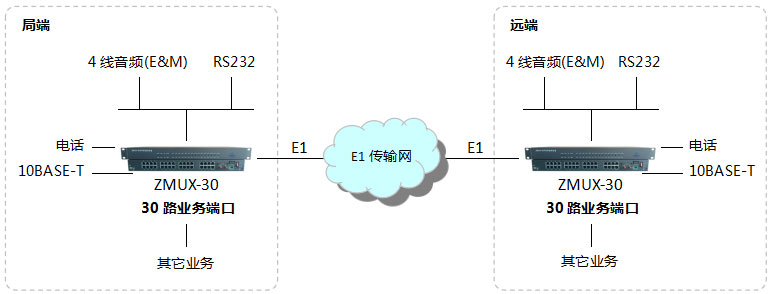

PCM設備都是成對使用的，局端和遠端2個站點，用戶會提供1路或多路2M通道連接ZMUX-30。根據現場實際環境，將用戶提供2M（E1接頭）通道對應接上ZMUX-30。

二、設備安裝

1、設備檢查

一般來說設備出廠的時候已經是安裝調試好的，即插即用。

但是以防運輸?shù)臅r(shí)候，模塊松脫，所以檢查好模塊是否脫落。

2、設備的固定安裝

設備可以放機柜，標準19英寸機柜。

3、PCM設備接上電源線和接地線，如圖：

4、PCM設備鏈路接線

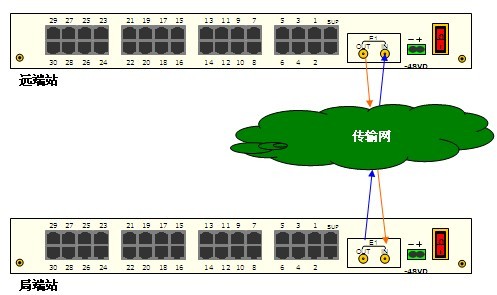

PCM設備鏈路接口分收、發兩個接口，因此局端的收必須對應遠端的發、局端的發必須對應遠端的收。若客戶提供2M接頭與ZMUX-30設備2M接頭不一致，我們可以做一根鴛鴦線，一端接用戶提供的2M通道端，另一端接ZMUX-30的2M接頭上。
