方案說明：

在移動通信網絡維護中，當某個交換端局BSC（主用BSC）癱瘓時，其下帶的所有基站通信全部中斷。此時需要緊急將該交換端局BSC（主用BSC）的基站業務割接到其它交換端局BSC（備用BSC）的空余端口。割接過程需要傳輸專業完成大量的2M電路調度，將傳輸電路從一個交換局主用端口調度到另外一個交換局的空閑端口。由于傳輸電路是出于最底層的物理傳送平面，目前這些傳輸電路調度工作仍然停留在手工調度，即耗費大量的人力物力，又花費大量的寶貴時間，尤其在緊急故障發生的時候，嚴重影響故障的搶修速度，從而影響通信網絡恢復時間和用戶感知。

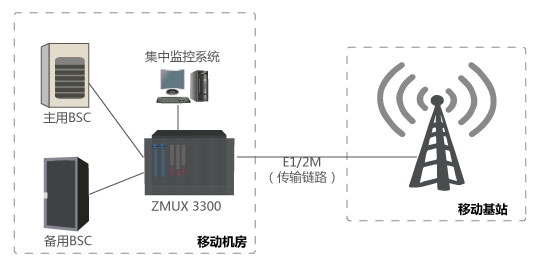

針對上述情況，需對應急電路進行整改,，在BSC設備和傳輸設備之間加入一套數字電路切換保護設備，要求該設備具有主備用電路實時自動監測及計算機遠程控制/人工手動強制路由切換功能。能在交換局主用BSC癱瘓時，可以遠程通過網管系統或是本地通過設備面板開關快速將傳輸電路倒換至應急預案中的備用BSC，此時只需監控室將已經制作好的數據重新LOAD站即可。

此時銀訊通信公司推薦使用的ZMUX-1200 集中式E1通道無損傷自動切換設備可極大的縮短了BSC故障或電路故障后恢復業務傳輸?shù)臅r(shí)間，而且保證了故障出現時這些重要部門業務傳輸?shù)囊恢倍际峭〞车?，大大減少了維護部門的維護壓力，從而使得線路維護質量得到了較大的提高。

推薦設備：

ZMUX-1200

當主用E1接口板(主用BSC線路)發生故障時，接收人工輸入切換命令后自動切換到備用E1接口板(備用BSC線路)， 推薦設備ZMUX-1200。

ZMUX-1200 設備具有主、備用電路實時自動監測及計算機遠程控制/人工手動強制路由切換功能。能在交換局主用BSC癱瘓時，可以遠程通過網管系統或是本地通過設備面板開關快速將傳輸電路倒換至應急預案中的備用BSC，此時只需監控室將已經制作好的數據重新LOAD站即可。

ZMUX-1200 集中式E1通道保護倒換設備滿足以下條件：

① 對主、備用電路狀態進行監控，實時上報告警；

② 當設備掉電時能將電路短接到主用邊；

③ 可以通過網管遠程進行倒換控制；

④ 設備外接E1端口為非平衡式75歐姆的同軸接頭；

ZMUX-1200 集中式E1通道保護倒換設備

配 置：

19英寸標準機框

主系統母板

主、備雙電源

監控系統

業務接口板：M12-4(一塊板可支持4路E1數據的切換)

一個機框最大可插裝1~14塊業務接口板, 一個機框最大可支持56路E1數據的切換。
