1.概況

通過與相關技術人員的交流，結合我公司在專網通信領域的設計研發經驗，提出了一套適合應急通信系統的總體技術方案，滿足系統在業務規模，網絡結構，維護管理，安全控制，應急處理等方面的特殊需求，還兼顧到未來業務及應用的延續性和擴展性。

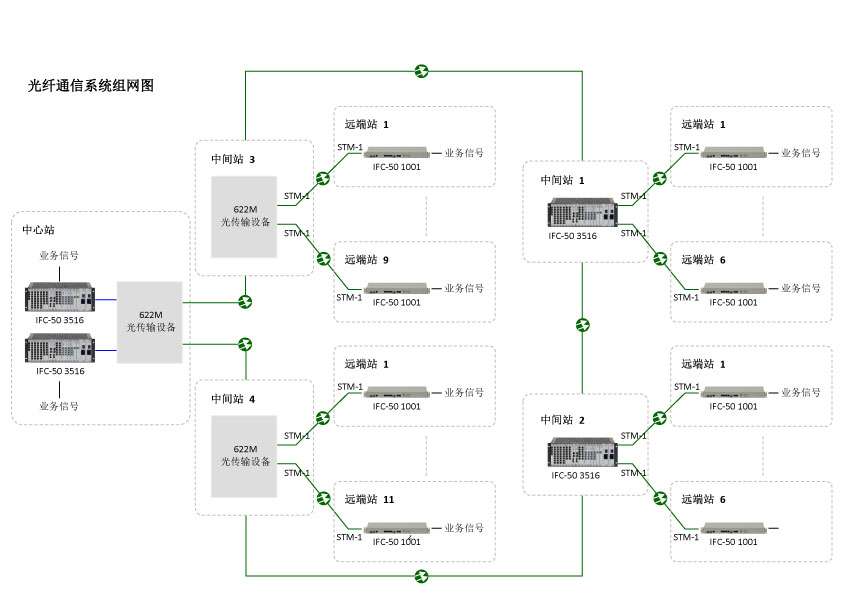

2.解決方案

本方案提供的32套光電一體機安裝在32個遠端站，主要完成遠端站E1信號、FE數據、自動號、磁石電話的多業務接入，復用成STM-1信號，通過光纖分別傳輸?shù)?個中間站。

本方案提供的2套622M光傳輸設備安裝在2個中間站，分別完成6個遠端站的STM-1信號接入，復用成STM-4信號，通過光纖傳輸?shù)街行恼尽?/p>

本方案提供的2套PCM綜合接入設備安裝在中心站，主要完成中心站至各個遠端站自動號與磁石電話通信功能。

為保障重要業務高安全、可靠性要求，本方案提供的光電一體機從工作電源、傳輸鏈路都設有冗余備份功能，622M光傳輸設備及PCM綜合接入設備從工作電源、主控板、傳輸鏈路都設有冗余備份功能，可保障重要業務正常通訊。

3.方案說明：

本方案共有32個遠端站，每個遠端站均需要提供：8路E1、2路FE、10路自動號、4路磁石。

每個遠端站均推薦選用1套IFC-50 1001光電一體機，接入E1、FE、自動號、磁石電話等業務信號，復用成STM-1信號，通過光纖分別傳輸?shù)街虚g站。

本方案共有4個中間站，中間站1與中間站2均推薦選用1套IFC-50 3516光傳輸設備，主要完成6個遠端站的STM-1信號接入，中間站3與中間站4已有光傳輸設備，中間站3已有光傳輸設備主要完成9個遠端站的STM-1信號接入，中間站4已有光傳輸設備主要完成11個遠端站的STM-1信號接入。每個中間站的光傳輸設備，接入遠端站的STM-1信號，復用成STM-4信號，通過622M光傳輸網絡傳輸?shù)街行恼尽?/p>

本方案共有1個中心站，已有光傳輸設備，主要提供E1接口與FE接口，實現中心站至各個遠端站的E1與FE通信功能。推薦選用2套IFC-50 3516 PCM綜合接入設備，主要共提供320路自動號與128路磁石電話，實現中心站至各個遠端站的自動號與磁石電話通信功能。

4.設備簡介 （ZMUX-50 1001和ZMUX-50 3516）

ZMUX-50 1001光電一體機

ZMUX-50 1001光電一體機是新一代增強型SDH/MSTP設備。它是一個電信級，高度緊湊的平臺，旨在用于城域網和SDH網絡接入。它可以作為分插復用器（ADM），終端多路復用器（TM）以及千兆以太網到SDH轉換器。

ZMUX-50 3516光傳輸設備/PCM綜合接入設備

ZMUX-50 3516是極高的緊湊型強大的MSTP設備，將IP以太網，SDH，PDH，DDN，PCM等各種傳輸平臺集成在一起；支持所有類型的數字服務，如數字交叉連接（DXC），IPPBX，3.5U高度的19英寸寬度設備機架上的語音/數據丟棄/插入服務。

設備詳情可以咨詢廣州銀訊
