握手信號是什么？什么時候需要用到握手信號？

握手信號是RS232接口的信號線。一般來說，RS232通信傳輸只需要連接Rx、Tx和地線。但是某些情況數據發送到了某個臨界點溢出數據造成RS232數據丟失，這時就需要用到握手功能。

比如說：RS232數據傳輸中，發送速度大于接收速度，同時接收處理數據的速度不夠快，那么接收端的緩沖區必定在一定時間后溢出，從而造成以后發送過來的數據不能進入緩沖區而丟失。這時發送端何時可以繼續發送，何時必須暫停發送，從而讓接收方有時間處理數據，這個問題就必須靠握手信號來解決。

CTS&RTS握手信號通信

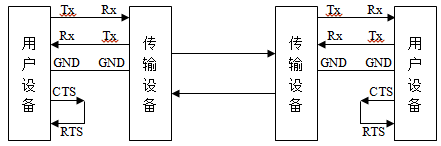

正如上文所說，大部分工程的RS232只需要連接Rx、Tx和地線就可以滿足通信傳輸需求，而CTS、RTS握手信號一般是通過“自環”這種欺騙設備方式達到“假握手”。

如下圖所示：

這種“自環”方式畢竟不是一種規范化做法，對于RS232數據發送與接收速度同步的情況下是可以用這種做法。但隨著通信業務量增加，各大廠家為滿足市場需求對部分產品進行更新或換代，一些老款與新款產品數據接收與發送速度可能會出現不同步情況，那么“自環”方式也不能解決數據丟失的問題。

案例說明：

在今年2月份，廣州銀訊公司接到柳州機場客戶報障電話：使用了我們的光傳輸設備傳輸RS232業務，但數據通信每隔1~2小時就會產生告警。

這時公司售后工程師就懷疑：既然數據傳輸是通的，但每隔一斷時間就出現丟包，會不會是信號被干擾或數據線過長等外部環境造成告警？

接到客戶報障電話后，公司馬上派出售后工程師到達現場，初步檢查判斷告警不是由于外部環境造成。

通過與客戶溝通，發現這次工程選用的設備是某進口廠家最新款設備，而這次工程RTS和CTS握手信號跟以前一樣，都是“自環”起來。這時工程師就懷疑造成告警的原因是不是因?yàn)楸径伺c遠端的設備握手信號沒有通信上？

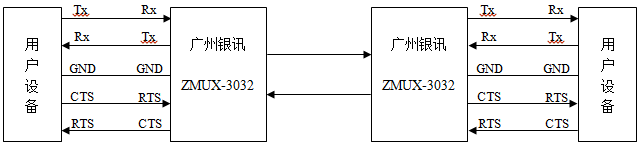

之后工程師將用戶設備的RTS和CTS握手信號與光纖傳輸設備的RS232接口握手信號連接上，數據通信一直正常，不會再產生告警。

如下圖所示：
